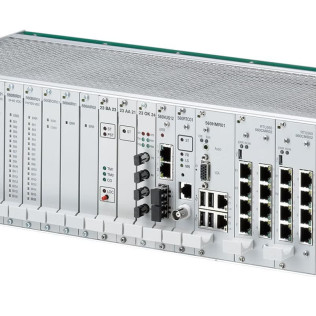

Удаленный терминал RTU560

ABB RTU560 — это высокопроизводительный модульный удалённый терминал (Remote Terminal Unit, RTU) для автоматизации и управления энергосетями. Система предназначена для сбора данных, мониторинга и управления в подстанциях передачи и распределения электроэнергии.

Основные функции

• сбор и передача данных в реальном времени от полевых устройств в центральную SCADA‑систему;

• управление коммутационным оборудованием и вторичными устройствами;

• поддержка множества протоколов связи для интеграции с разнородными системами;

• локальный мониторинг и управление через встроенный человеко‑машинный интерфейс (HMI);

• обработка сигналов от интеллектуальных электронных устройств (IED), параллельных и последовательных интерфейсов;

• обеспечение высокой доступности за счёт гибких концепций резервирования.

Ключевые технические характеристики

• Интерфейсы связи:

  • 4 последовательных порта (RS‑485/RS‑232C);

  • 2 Ethernet‑порта (10BaseT/100BaseT);

  • встроенный GPRS‑модем (Quad‑Band GSM/GPRS);

  • поддержка шины IO‑Bus и WOR (Wired OR‑Bus).

• Протоколы связи:

  • IEC 60870‑5‑101, IEC 60870‑5‑104;

  • DNP 3.0 (в т. ч. через WAN);

  • Modbus;

  • IEC 61850 (для цифровых подстанций).

• Питание: 24 В постоянного тока.

• Максимальная входная мощность: 67 Вт.

• Температурный диапазон: –20 … +70 °C.

• Степень защиты корпуса: IP30 (по EN 60950 и 50178).

• Габариты корпуса (RTU560E): 366 × 258 × 310 мм (В × Ш × Г).

Архитектурные возможности

• Модульность: возможность наращивания количества модулей ввода‑вывода (до 27 карт I/O в децентрализованной конфигурации).

• Гибкость конфигурации: поддержка централизованных и децентрализованных архитектур.

• Резервирование: гибкие концепции обеспечения высокой доступности.

• Масштабируемость: обработка больших объёмов данных (до 16 CMU для массовой обработки).

Области применения

• подстанции передачи и распределения электроэнергии;

• цифровые подстанции (с поддержкой IEC 61850);

• автоматизация первичных подстанций;

• управление трансформаторами;

• сети газоснабжения и нефтепроводов (контроль утечек, управление запорной арматурой, мониторинг скважин);

• промышленные объекты с требованиями к надёжности и кибербезопасности.

Преимущества системы

• Универсальность подключения: совместимость с IED разных производителей, параллельными I/O, последовательными устройствами.

• Высокая производительность: обработка массовых данных и быстрая реакция на события.

• Кибербезопасность: встроенная защита для безопасной коммуникации через любые сети.

• Долговечность и надёжность: более 40 лет опыта ABB в автоматизации подстанций.

• Экономичность: концепция гибкого мигрирования снижает затраты на модернизацию.

• Локальный контроль: встроенный HMI для местного управления и мониторинга.

• Поддержка стандартов: соответствие IEC/EN 60870, IEC 61850 и другим международным нормам.

Дополнительные возможности

• Архив данных: хранение и передача исторических данных.

• Расчёты в реальном времени: например, расчёт расхода для турбинных расходомеров (с учётом AGA 8).

• Программируемая логика: поддержка стандартов IEC 61131 для пользовательских алгоритмов.

• Дистанционное обновление: загрузка нового ПО через веб‑интерфейс на съёмную карту CompactFlash.
