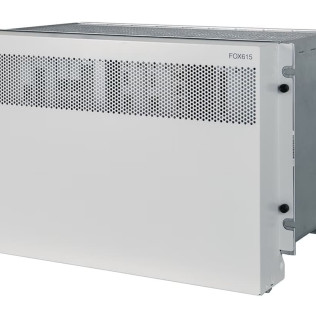

Мультиплексор ABB FOX615

ABB FOX615 — универсальная мультисервисная платформа для передачи данных в энергосетях. Это гибридное решение, сочетающее поддержку традиционных технологий TDM/SDH и современных пакетных сетей (MPLS‑TP), предназначенное для модернизации и расширения коммуникационной инфраструктуры электроэнергетических объектов.

Основные функции

• передача сигналов релейной защиты и противоаварийной автоматики;

• организация магистральных каналов STM‑16 и 10 GbE;

• поддержка как традиционных TDM‑интерфейсов, так и современных Ethernet‑сервисов;

• синхронизация точного времени (IEEE 1588 PTP, SNTP);

• интеграция в систему управления FOXMAN‑UN для мониторинга и контроля сети;

• резервирование каналов по схеме 1 + 1 с быстрым переключением (≤ 1 мс);

• передача команд защиты линии между подстанциями;

• совместимость с существующей инфраструктурой (в т. ч. с FOX515).

Ключевые технические характеристики

• Интерфейсы:

  • 2 порта STM‑16/STM‑4 с оптическими модулями SFP;

  • 2 порта STM‑4/STM‑1 (оптические или электрические модули SFP);

  • 4 порта 10/100/1000BASE‑T Ethernet;

  • до 12 интерфейсов Ethernet на базе SFP;

  • поддержка EoS (Ethernet over SDH) — до 12 каналов.

• Протоколы и стандарты:

  • SDH (синхронная цифровая иерархия);

  • MPLS‑TP (Multi‑Protocol Label Switching — Transport Profile);

  • IEEE 1588 (PTP) для синхронизации времени;

  • IEC 61850 (для цифровых подстанций);

  • C37.94, G703.1, E1, Ethernet, каналы ТЧ.

• Резервирование:

  • схема 1 + 1;

  • поддержка PRP (Parallel Redundancy Protocol);

  • HSR (High‑availability Seamless Redundancy).

• Производительность:

  • кросс‑соединение SDH: 128 × 128 AU‑4, 48 × 48 TU‑3, 1324 × 1324 TU‑12;

  • общая пропускная способность — до 1 Гбит/с (в восходящем и нисходящем направлении при размерах кадра < 1522 байт).

• Управление и мониторинг:

  • полная интеграция в систему FOXMAN‑UN;

  • графическое представление сети;

  • мониторинг синхронизации и производительности каналов;

  • поддержка VLAN, QoS (8 CoS с приоритетными очередями).

• Условия эксплуатации:

  • промышленный класс (расширенный диапазон температур, устойчивость к ЭМ‑помехам);

  • соответствие требованиям электроэнергетики.

Области применения

• подстанции передачи и распределения электроэнергии;

• цифровые подстанции (с поддержкой IEC 61850);

• системы релейной защиты и противоаварийной автоматики;

• модернизация существующих сетей на базе FOX515;

• организации каналов связи для дистанционной защиты линий электропередачи;

• объекты, требующие высокой надёжности и резервирования коммуникаций.

Преимущества системы

• Гибкость миграции: плавный переход от SDH к пакетным сетям (MPLS‑TP) без остановки сервисов.

• Совместимость: полная интеграция с уже установленными FOX515 и другими устройствами ABB.

• Высокая надёжность: многоуровневое резервирование (1 + 1, PRP, HSR) и быстрое переключение (≤ 1 мс).

• Универсальность интерфейсов: поддержка как традиционных TDM, так и современных Ethernet‑решений.

• Синхронизация времени: точность временных меток для корректной работы защит и регистрации событий.

• Централизованное управление: единая система FOXMAN‑UN для мониторинга, настройки и диагностики.

• Масштабируемость: возможность наращивания ёмкости и функционала по мере роста требований.

• Безопасность: поддержка NERC/CIP (аутентификация, защищённые соединения).

Интеграция и управление

• FOXMAN‑UN: единая система управления, обеспечивающая:

  • визуализацию сетевой топологии;

  • контроль синхронизации элементов сети;

  • мониторинг производительности каналов;

  • быстрое обнаружение и устранение неисправностей.

• Поддержка протоколов:

  • GOOSE (для передачи подстанционных сообщений);

  • SNTP/PTP (синхронизация времени);

  • VLAN/QoS (приоритезация трафика).
