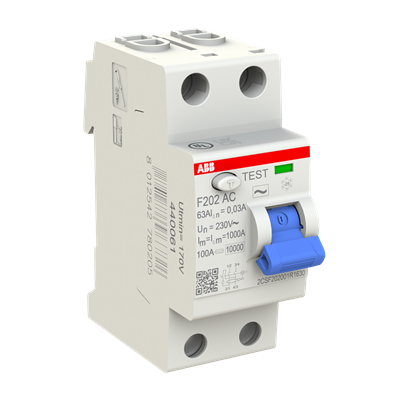

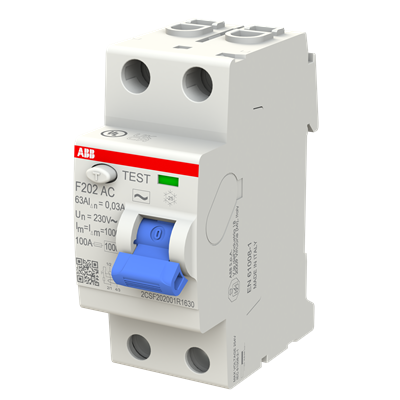

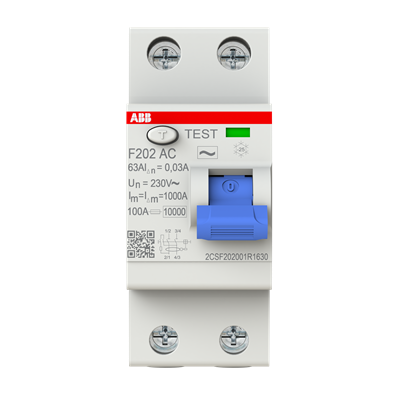

Устройство защитного отключения F202 AC-63/0.03

УЗО ABB F202 с артикулом 2CSF202001R1630 — это устройство защитного отключения, предназначенное для защиты от утечки тока.

Основные характеристики:

• Номинальный ток: 63 А.

• Ток утечки: 30 мА.

• Тип устройства: AC (работает с переменным током).

• Количество полюсов: 2.

• Частота: 50–60 Гц.

• Отключающая способность: 1 кА.

• Степень защиты: IP2X.

• Напряжение: 230 В.

• Механическая износостойкость: 20 000 циклов.

• Электрическая износостойкость: 10 000 циклов.

Назначение устройства:

• Защита от переменного синусоидального тока утечки на землю.

• Защита при косвенном прикосновении.

• Дополнительная защита при прямом прикосновении.

• Отключение электропитания цепей с резистивными и индуктивными нагрузками.

Область применения:

• Жилые помещения.

• Коммерческие объекты.

• Промышленные объекты.

Принцип работы:
При появлении тока утечки (например, при касании человеком фазного проводника или уменьшении сопротивления изоляции кабельной линии) устройство срабатывает и отключает защищаемую цепь. Это происходит благодаря тому, что векторная сумма токов, протекающих через УЗО, не равна нулю, и при превышении определённого порога срабатывает механизм отключения.

Габариты и монтаж:

• Ширина: 2 модульных расстояния.

• Глубина монтажа: 69 мм.

• Способ монтажа: DIN-рейка.

• Допустимая температура эксплуатации: от −25 °C до +55 °C.

• Сечение проводника: до 25 мм².
