артикул: 1SBL137001R1310

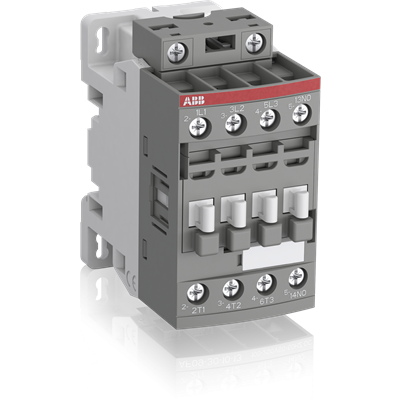

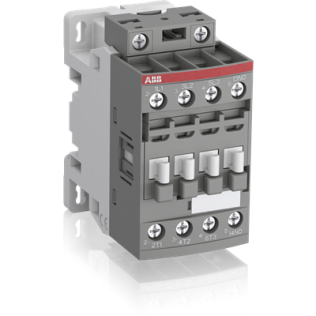

Контактор AF09-30-10-13
- 15 917 ₸
Наличие товара:
В наличии 10 штук на складе
Способы доставки:
- Курьерская доставка по Казахстану
- Самовывоз
Описание
Технические характеристики контактора AF09-30-10-13 (1SBL137001R1310)
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Производитель | ABB |
| Серия | AF |
| Артикул | 1SBL137001R1310 |
| Тип устройства | Контактор |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 690 В |
| Напряжение катушки управления | 100–250 В |
| Род тока катушки | AC/DC |
| Номинальный ток (AC-3, 400 В) | 9 А |
| Номинальный ток (AC-1, 400 В) | 25 А |
| Номинальная мощность (AC-3) | 4 кВт |
| Частота | 50/60 Гц |
| Кратковременно выдерживаемый ток | 150 А |
| Отключающая способность (440 В) | 250 А |
| Механические характеристики | |
|---|---|
| Время срабатывания (замыкание) | 40–95 мс |
| Время срабатывания (размыкание) | 11–95 мс |
| Механическая износостойкость | 10 млн циклов |
| Максимальная частота переключений (AC-3) | 1200 циклов/час |
| Максимальная частота переключений (мех.) | 3600 циклов/час |
| Конструктивные параметры | |
|---|---|
| Количество силовых контактов | 3 НО |
| Количество вспомогательных контактов | 1 НО |
| Способ монтажа | DIN-рейка/монтажная плата |
| Тип подключения | Винтовое соединение |
| Степень защиты | IP20 |
| Максимальное сечение кабеля (силовая цепь) | 1–6 мм² |
| Максимальное сечение кабеля (вспомогательная цепь) | 1–2,5 мм² |
| Длина зачистки провода | 10 мм |
| Габариты и вес | |
|---|---|
| Ширина | 45 мм |
| Глубина | 77 мм |
| Высота | 80 мм |
| Вес | 0,27 кг |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | -40°C … +70°C |
| Температура хранения | -60°C … +80°C |
| Максимальная высота установки | 3000 м |
| Выдерживаемое импульсное напряжение | 6 кВ |
