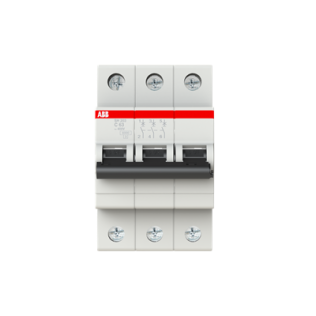

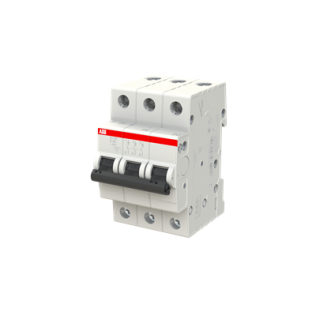

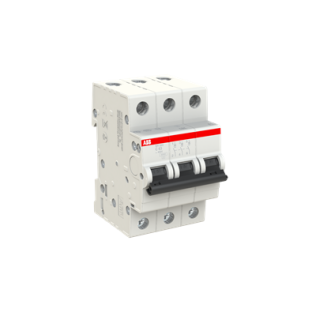

Автоматический выключатель ABB SH203-C63

Автоматический выключатель ABB SH203-C63

Общее описание

Автоматический выключатель серии SH200 от компании ABB представляет собой трехполюсный защитный аппарат, предназначенный для управления нагрузкой, защиты электрических цепей от перегрузок и коротких замыканий.

Основные характеристики

• Номинальный ток: 63 А

• Количество полюсов: 3

• Характеристика срабатывания: тип C

• Отключающая способность: 6 кА

• Номинальное напряжение: 230/400 В

• Частота: 50-60 Гц

• Степень защиты: IP20

Технические параметры

• Сечение подключаемых проводов:

  • Однопроволочный (жесткий): 0.75-25 мм²

  • Многопроволочный (гибкий): 0.75-16 мм²

• Рабочая температура: от -25°C до +55°C

• Импульсное напряжение: 4000 В

• Габариты: 54х85х69 мм

• Механическая износостойкость: 20000 циклов

• Коммутационная износостойкость: 20000 циклов

Особенности конструкции

• Корпус изготовлен из самозатухающего термостойкого полиэфира

• Усилен дополнительными заклепками для предотвращения деформации

• Удобная рукоятка управления с положениями I/O (включено/отключено)

• Конструкция установочного зажима обеспечивает простую установку на DIN-рейку

• Класс токоограничения: 3

Применение

Автомат широко используется в:

• Распределительных щитах многоквартирных домов

• Частных домах

• Общественных зданиях

• Промышленной сфере

Устройство обеспечивает надежную защиту электрооборудования и бесперебойную работу подключенных нагрузок.
