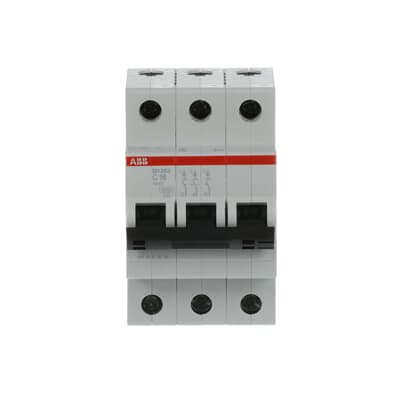

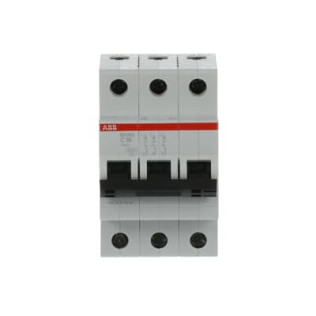

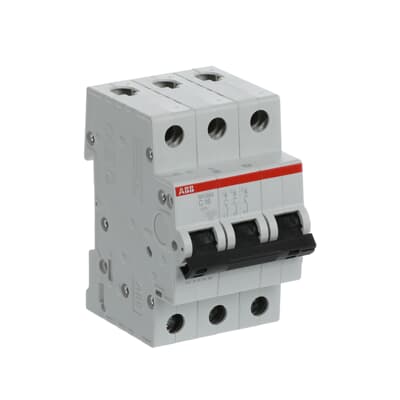

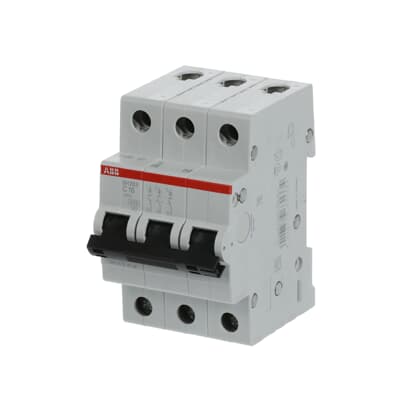

Автоматический выключатель ABB SH203-C16

Автоматический выключатель ABB SH203-C16

Общее описание

Автоматический выключатель модульного типа SH203-C16 от компании ABB предназначен для защиты электрических цепей от короткого замыкания и перегрузки.

Основные характеристики

• Номинальный ток: 16 А

• Количество полюсов: 3P (трехполюсный)

• Характеристика срабатывания: C

• Отключающая способность: 6 кА

• Номинальное напряжение: 230/400 В

• Тип напряжения: переменное (AC)

• Класс защиты: IP20

Технические параметры

• Максимальное сечение кабеля: 25 мм²

• Температурный режим: от –25°C до +55°C

• Габариты: 52,5 × 85 × 69 мм

• Вес: 0,38 кг

• Тип монтажа: на DIN-рейку

Особенности конструкции

• Механизм расцепителя: электромагнитный трехполюсный

• Управление: рычажное

• Корпус: изготовлен из высококачественного пластика, устойчивого к механическим повреждениям и высоким температурам

• Уставка расцепителей:

  • электромагнитного: 5,0–10,0 In

  • теплового: 1,13–1,45 In

Применение

Выключатель предназначен для использования в бытовых и промышленных электроустановках. Подходит для защиты:

• осветительных сетей

• силовых цепей

• бытовых электроприборов

• производственного оборудования

Преимущества

• Высокая надежность и долговечность

• Простота монтажа на DIN-рейку

• Качественная защита от перегрузок и коротких замыканий

• Устойчивость к механическим воздействиям

• Широкий температурный диапазон эксплуатации
