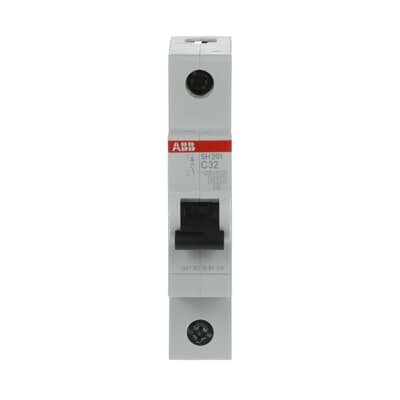

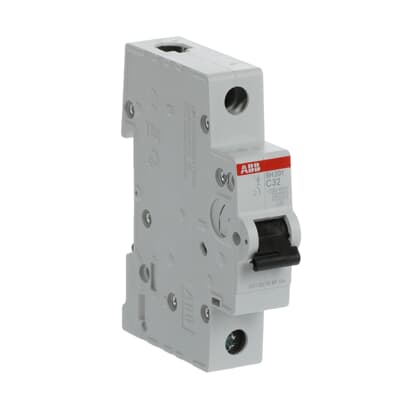

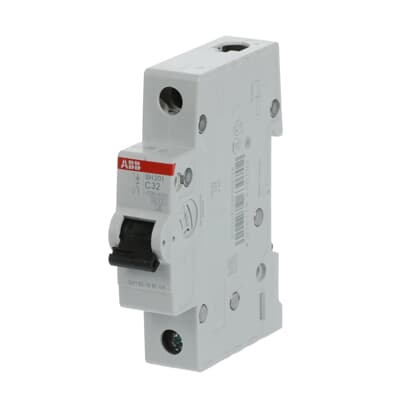

Автоматический выключатель ABB SH201-C32

Автоматический выключатель ABB SH201-C32

Общее описание

Автоматический выключатель SH201-C32 от компании ABB представляет собой токоограничивающее устройство, предназначенное для управления электрическими нагрузками, защиты цепей от перегрузок и коротких замыканий.

Основные характеристики

• Номинальный ток: 32 А

• Количество полюсов: 1

• Характеристика срабатывания: тип C

• Отключающая способность: 6 кА

• Номинальное напряжение: 230/400 В

• Частота: 50 Гц

• Степень защиты: IP20

Технические параметры

• Импульсное напряжение: 4000 В

• Тип тока: переменный (AC)

• Максимальное сечение провода:

  • одножильный: 25 мм²

  • многожильный: 16 мм²

• Минимальная площадь сечения проводника: 0.75 мм²

• Габариты: 18х85х69 мм

• Вес: 106 г

Особенности конструкции

• Корпус изготовлен из самозатухающего термостойкого полиэфира

• Усилен дополнительными заклепками для предотвращения деформации

• Удобная рукоятка управления с положениями I/O (включено/отключено)

• Установочный зажим для монтажа на DIN-рейку

Надежность и долговечность

• Механическая износостойкость: 20 000 циклов

• Коммутационная износостойкость: 20 000 циклов

• Уставки расцепителей:

  • электромагнитного: 5.0-10.0 In

  • теплового: 1.13-1.45 In

Применение

Автомат широко используется в:

• Распределительных щитах многоквартирных домов

• Частных домах

• Общественных зданиях

• Промышленной сфере

Устройство обеспечивает надежную защиту электрооборудования и бесперебойную работу подключенных нагрузок.
