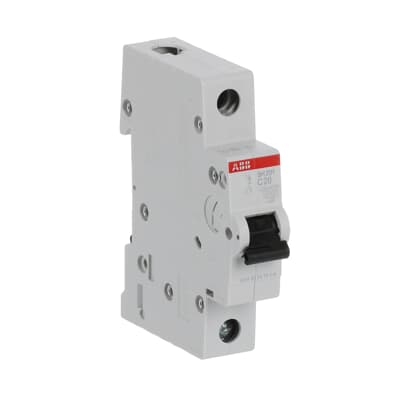

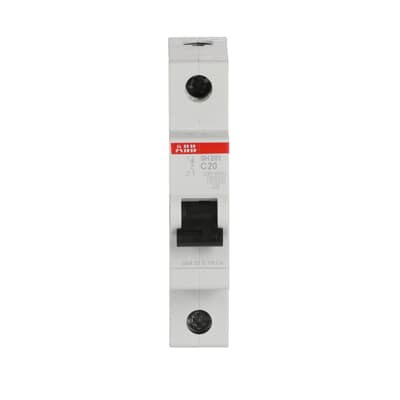

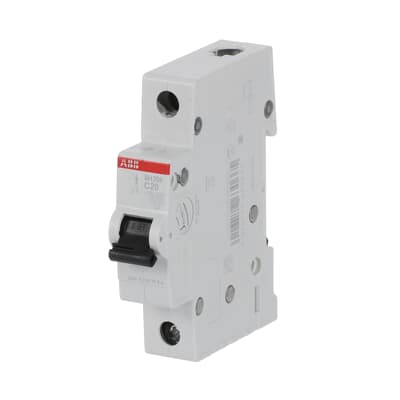

Автоматический выключатель ABB SH201-C20

Автоматический выключатель ABB SH201-C20

Общее описание

Автоматический выключатель серии SH201 от компании ABB предназначен для управления электрическими нагрузками, защиты цепей от перегрузок и коротких замыканий. Широко применяется в распределительных щитах жилых домов, общественных зданий и промышленных объектов.

Технические характеристики

• Номинальный ток: 20 А

• Количество полюсов: 1

• Характеристика срабатывания: тип C

• Отключающая способность: 6 кА

• Номинальное напряжение: 230/400 В

• Частота: 50-60 Гц

• Степень защиты: IP20

• Импульсное напряжение: 4 кВ

• Диапазон рабочих температур: от -25°C до +55°C

Конструктивные особенности

• Корпус: изготовлен из самозатухающего термостойкого полиэфира

• Усиленная конструкция: дополнительные заклепки для предотвращения расхождения корпуса

• Управление: рукоятка с положениями I/O (включено/отключено)

• Монтаж: на DIN-рейку

• Износостойкость: 20 000 механических и коммутационных циклов

Параметры подключения

• Сечение проводника:

  • одножильный: 0.75-25 мм²

  • многожильный: 0.75-16 мм²

• Габариты: 18х85х69 мм

• Модульная ширина: 1 модуль

Применение

Автомат идеально подходит для защиты цепей с пусковыми токами, например:

• Системы освещения

• Электродвигатели

• Бытовые электроприборы

• Промышленные установки

Устройство обеспечивает надежную защиту электрооборудования и бесперебойную работу подключенных нагрузок при соблюдении номинальных параметров.
