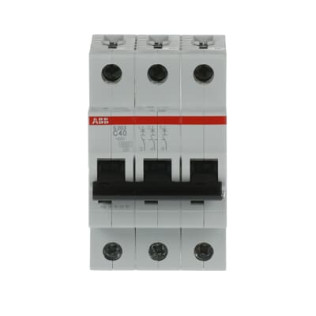

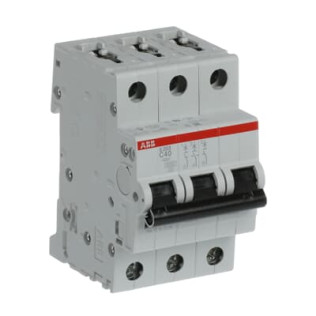

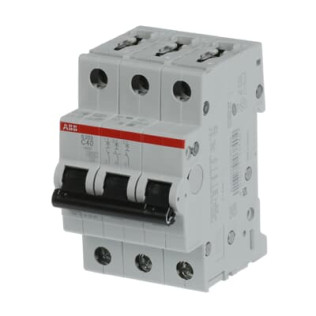

Автоматический выключатель ABB S203-C40

Автоматический выключатель ABB S203-C40

Общее описание

Автоматический выключатель ABB S203-C40 представляет собой трёхполюсный модульный аппарат, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в различных типах установок.

Основные характеристики

• Номинальный ток: 40 А

• Количество полюсов: 3

• Характеристика срабатывания: тип C (от 5 до 10 In)

• Отключающая способность: 6 кА

• Номинальное напряжение: до 400/415 В переменного тока

• Частота: 50-60 Гц

• Степень защиты: IP20

• Тип монтажа: DIN-рейка (35 мм)

Технические параметры

• Механическая износостойкость: до 20 000 циклов

• Электрическая износостойкость: 10 000 циклов

• Момент затяжки: 2,8 Н·м

• Температурный диапазон: от -25°C до +55°C

• Сечение подключаемых проводов:

  • гибкий с зажимом: 0,75-25 мм²

  • простой гибкий: 0,75-25 мм²

  • жесткий: 0,75-35 мм²

  • многожильный: 0,75-35 мм²

Габариты и вес

• Высота: 88 мм

• Ширина: 52,5 мм

• Глубина: 68 мм

• Вес: 420 г

Преимущества

• Высокая надежность и долговечность

• Быстрая и безопасная установка

• Эффективная защита трёхфазных цепей

• Соответствие международным стандартам

• Универсальность применения

Применение

Автомат предназначен для использования в:

• Распределительных щитах многоквартирных домов

• Офисных зданиях

• Торговых центрах

• Производственных объектах

• Других электроустановках, требующих защиты от перегрузок и коротких замыканий

Стандарты соответствия

Устройство соответствует стандартам:

• IEC/EN 60898-1

• IEC/EN 60947-2

• UL1077
