Общее описание

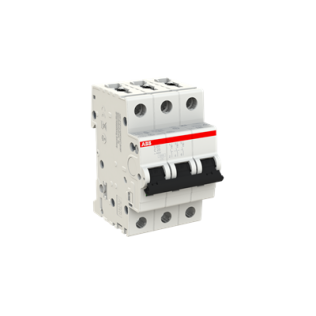

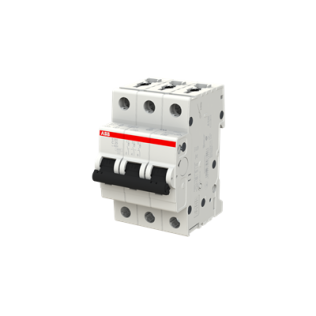

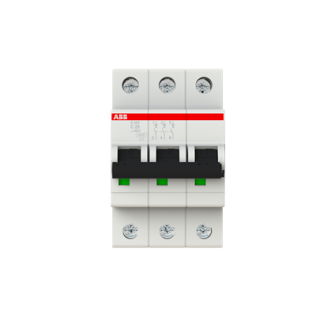

Автоматический выключатель ABB S203-C25 — это трёхполюсный защитный аппарат из серии System pro M compact S200, предназначенный для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный ток: 25 А

• Характеристика срабатывания: тип C (отключение при 5–10 × номинального тока)

• Количество полюсов: 3

• Номинальное напряжение: до 400 В переменного тока

• Отключающая способность: 6 кА

• Степень защиты: IP20 (до IP40 при установке в щите)

• Механическая износостойкость: до 20 000 циклов

• Габариты: 52.5 × 88 × 69 мм

• Вес: 420 г

Особенности и преимущества

• Надёжная защита цепей с индуктивной нагрузкой средней мощности

• Быстрое срабатывание при перегрузках и коротких замыканиях

• Компактный дизайн и удобство монтажа

• Совместимость с модульными аксессуарами ABB

• Соответствие международным стандартам качества и безопасности

Области применения

• Трёхфазные электродвигатели и трансформаторы

• Коммерческие и промышленные электроустановки

• Распределительные щиты и системы управления

• Линии средней мощности с умеренными пусковыми токами

Технические параметры подключения

• Тип монтажа: DIN-рейка 35 мм

• Момент затяжки: 2.8 Н·м

• Сечение подключаемых проводов:

  • гибкий с зажимом: 0.75–25 мм²

  • простой гибкий: 0.75–25 мм²

  • жёсткий: 0.75–35 мм²

  • многожильный: 0.75–35 мм²

Стандарты соответствия

Выключатель соответствует стандартам:

• IEC/EN 60898-1

• IEC/EN 60947-2

• UL1077

Это делает его пригодным для использования в жилых, коммерческих и промышленных помещениях.
