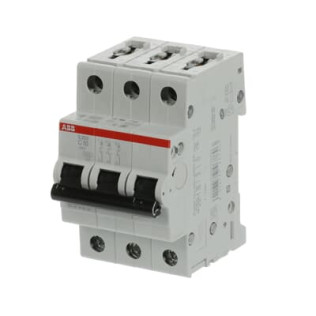

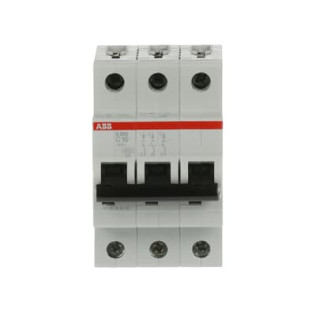

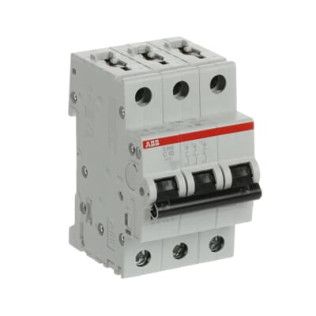

ABB S203-C10— это трёхполюсный автоматический выключатель из серии System pro M compact S200, предназначенный для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий.
Технические характеристики
Номинальный ток:10 А
Характеристика срабатывания:тип C (срабатывание при 5–10 × In)
Количество полюсов:3 (трёхфазный)
Отключающая способность:6 кА
Номинальное напряжение:до 400 В переменного тока
Степень защиты:IP20 (до IP40 в распределительном щите)
Механическая износостойкость:до 20 000 циклов
Электрическая износостойкость:10 000 циклов
Диапазон рабочих температур:от -25°C до +55°C
Сечение подключаемых проводов:0.75–25 мм² (гибкий и жёсткий провод)
Момент затяжки:2.8 Н·м
Преимущества
Надёжная защита трёхфазных цепей с активными и индуктивными нагрузками
Быстрое отключение при коротких замыканиях
Устойчивость к помехам и ложным срабатываниям
Совместимость с аксессуарами ABB
Высокое качество исполнения и длительный срок службы
Области применения
Трёхфазные цепи освещения и розеток
Системы вентиляции
Электроустановки с электродвигателями и трансформаторами
Щиты автоматизации и управления
Коммерческие и промышленные объекты
Монтаж и установка
Способ монтажа:на DIN-рейку 35×15 мм или 35×7.5 мм
Габариты:52.5×88×69 мм
Занимает модулей:3
Вес:0.42 кг
Особенности подключения
Двунаправленная клемма с защитой от неправильного монтажа
