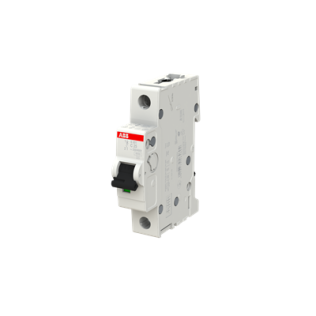

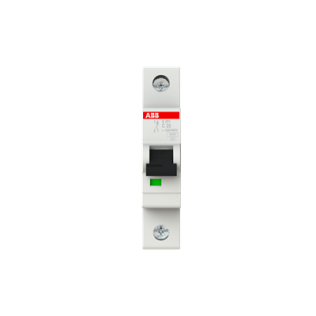

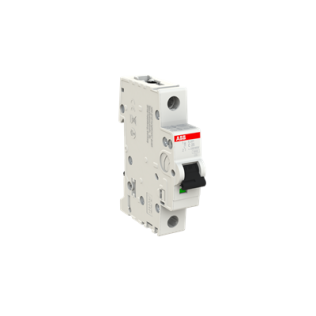

Автоматический выключатель ABB S201-C25

Автоматический выключатель ABB S201-C25

Общее описание

Автоматический выключатель ABB S201-C25 представляет собой устройство защиты электрических цепей от перегрузок и коротких замыканий. Входит в серию System pro M compact S200, отличающуюся высокой надежностью и длительным сроком службы.

Технические характеристики

• Номинальный ток: 25 А

• Характеристика срабатывания: C (срабатывание при 5-10× номинального тока)

• Отключающая способность: 6 кА

• Номинальное напряжение: 230/400 В переменного тока

• Количество полюсов: 1

• Степень защиты: IP20 (до IP40 в щите)

• Механический ресурс: до 20000 циклов

• Габариты: 1 модуль (ширина 18 мм)

• Монтаж: на DIN-рейку 35 мм

Особенности и преимущества

• Эффективная защита от коротких замыканий и перегрузок

• Идеален для цепей с индуктивной нагрузкой

• Компактные размеры и удобство монтажа

• Возможность установки дополнительных модулей

• Надёжная конструкция с длительным сроком службы

Область применения

• Жилые здания и квартиры

• Коммерческие и административные объекты

• Щиты освещения

• Силовые цепи

• Оборудование с умеренными пусковыми токами (насосы, вентиляторы, кондиционеры)

Важные рекомендации

Минимальное сечение кабеля: не менее 4 мм² для надёжной защиты. Установка на кабели сечением 2.5 мм² не рекомендуется из-за риска недостаточного срабатывания при коротком замыкании.

Момент затяжки: 2.8 Нм
Поддерживаемые сечения проводов:

• Однопроволочные: 0.75-35 мм²

• Многожильные гибкие: 0.75-25 мм²

Температурный режим

• Минимальная температура эксплуатации: -25°C

• Максимальная температура эксплуатации: +55°C
